440V тип 2 AC SPD, прибор предохранения от молнии отдельной линии

Характер продукции

440V тип 2 AC SPD, прибор предохранения от молнии отдельной линии

Защита от перенапряжения типа 2 отдельной линии 40KA для электропитания в станции связи


Предохранение от молнии системы электропитания станции связи

(1) подземные силовые кабели использованы для линий электропередач водя в комнату оборудования связи, и оба конца оболочки металла кабеля хорошо заземлены.

(2) высоковольтная сторона распределительного трансформатора соединена с высоковольтным arrester пульсации окиси цинка, и сторона низшего напряжения соединена с arrester скачка напряжения. Случай трансформатора и земля arrester будут подключены с заземляя решеткой в унифицированном образе и хорошо будут заземлены.

(3) электропитание в комнате связи устанавливает многоуровневые правила защиты от перенапряжения. Протектор перенапряжения 380V соединять параллельно к автобусу AC; высокочастотное переключая электропитание соединено с протектором перенапряжения 380V параллельно; варистор подключен с входом электропитания -48V. Положительный поляк электропитания оборудования связи соединен с заземляя автобусом на стороне электропитания и стороне оборудования соответственно.

(4) электропитание оборудования связи в подстанции установлено в комнату основного управляющего воздействия вместе с другим оборудованием подстанции должным к недостатку оборудования связи. Электропитание DC принято от электропитания DC 220V работая подстанции, и преобразовано в электропитание -48V модулем DC/DC для оборудования связи. Поэтому, установите на уровне перво прибор предохранения от перенапряжения AC 380V/100G на шинопровод AC электрического шкафа используемого в подстанции как на уровне перво предохранение от молнии; установите на уровне перво прибор предохранения от перенапряжения AC на вход высокочастотного переключая электропитания, и сторона выхода 48V модуля DC/DC оборудована с основной защитой от перенапряжения DC 48V; в конце концов, варистор 48V установлен на вход 48V оборудования связи.

(5) шкафы всего распределения силы AC и DC в компьютерной комнате защищены путем зазмеление. Наземная проводка AC защитная сразу нарисована от заземляя автобуса. Она строго запрещена для использования нейтрального провода как наземная проводка AC защитная.

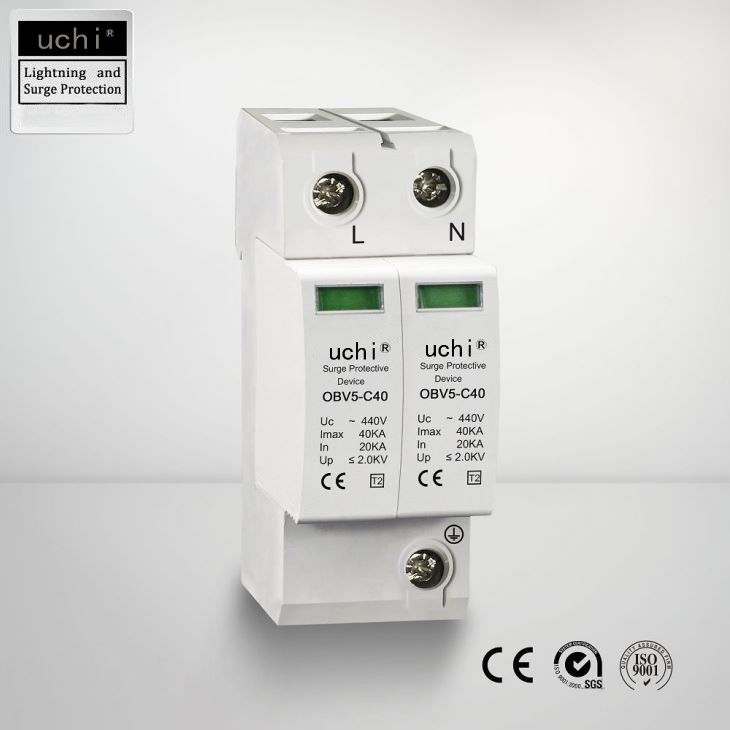

OBV5-C40
Arrestors OBV5-C40-LT пульсации встречают класс требованию к типа 2 согласно IEC 61643-11. Эти приборы защищают системы потребителя низшего напряжения от перенапряжений всех типов и доступны в одно-поляке к версиям 4-поляка. Польза высокопроизводительных варисторов позволяет быстрое время на ответ и низкий уровень защиты, без любой линии следовать настоящим. Если обстоятельства неуверены и риск огня от перегрузки, то внутренний блок выключения отключает arrestor от основ при необходимости. К тому же, код QR напечатанный на arrestor позволяет disary. К тому же, код QR напечатанный на arrestor позволяет сразу доступу к онлайн инструкциям установки.
Технические параметры


Feature&Benefits

1, защищает энергетическую систему и прибор на-загрузки электрический от грома и мгновенного перенапряжения.
2, защищают передачу сигналов локальных сетей с цепями электропитания AC DC 48V/34V против
пульсации наведенные молнией.
3, увеличенная защита от перенапряжения.
4, для установки на acc рельсов DIN 35mm. к EN 60715.
5, оно может эффектно обеспечить что оборудования работают как следует.
·Легкие установка или retrofit.
·Din-рельс mountable.
·Failsafe индикатор designRemote /self-protected (опционный) с контактом 3pin NO/NC.
·Пальц-безопасный designVisual индикатор IP20.
·Небольшая печать ноги.

Применение
●Распределение AC/DC
●Электропитания
●Промышленная автоматизация
●Радиосвязи
●Системы управления мотора
●Применения PLC
●Оборудование переноса силы
●Применения HVAC
●Приводы AC
●Системы UPS
●Системы безопасности
●Центры IT/Data

Другие
Параметр SPD технологии (примечание: Согласно требованию к потребителя, могут быть подгонянные Uc=140V, 440V, 550V, ряд напряжения тока ряда SPD):


Переходные линии электропередач lv surgesin напряжения тока
Переходные перенапряжения пульсации напряжения тока которые могут достигнуть ofkilovolts десяток с продолжительностью заказа микросекунд. Несмотря на продолжительность theirshort, содержание высокой энергии может причинить серьезное оборудование problemsto соединенное с линией, от преждевременного вызревания к разрушению, причиняющ нарушения обслуживать и финансовый убыток. Thistype пульсации может иметь различные различные причины, включая атмосферическую молнию сразу поражая внешнюю защиту (молниеотводы) на здании или передающей линии или associatedinduction электромагнитных полей на металлических проводниках.
На открытом воздухе и более длинные линии больше всего, который подвергли действию этих полей, которые часто получают высокие уровни индукции.
Оно также общий для явлений не-погоды, как переключение центра трансформатора или разъединение индуктивных нагрузок orother моторов для того чтобы причинить шипы напряжения тока в смежных линиях.



Важность соединения theground
Протекторы перенапряжения (SPD) отвлекают toground сверхнормальной энергии, так ограничивая пиковое напряжение тока к acceptablevalue для соединенного электротехнического оборудования.
Земное соединение в адекватном состоянии, поэтому, ключевой аспект для эффективной защиты против перенапряжений. Деятельность guaranteesproper условия земного соединения контроля приборов защиты от перенапряжения.
